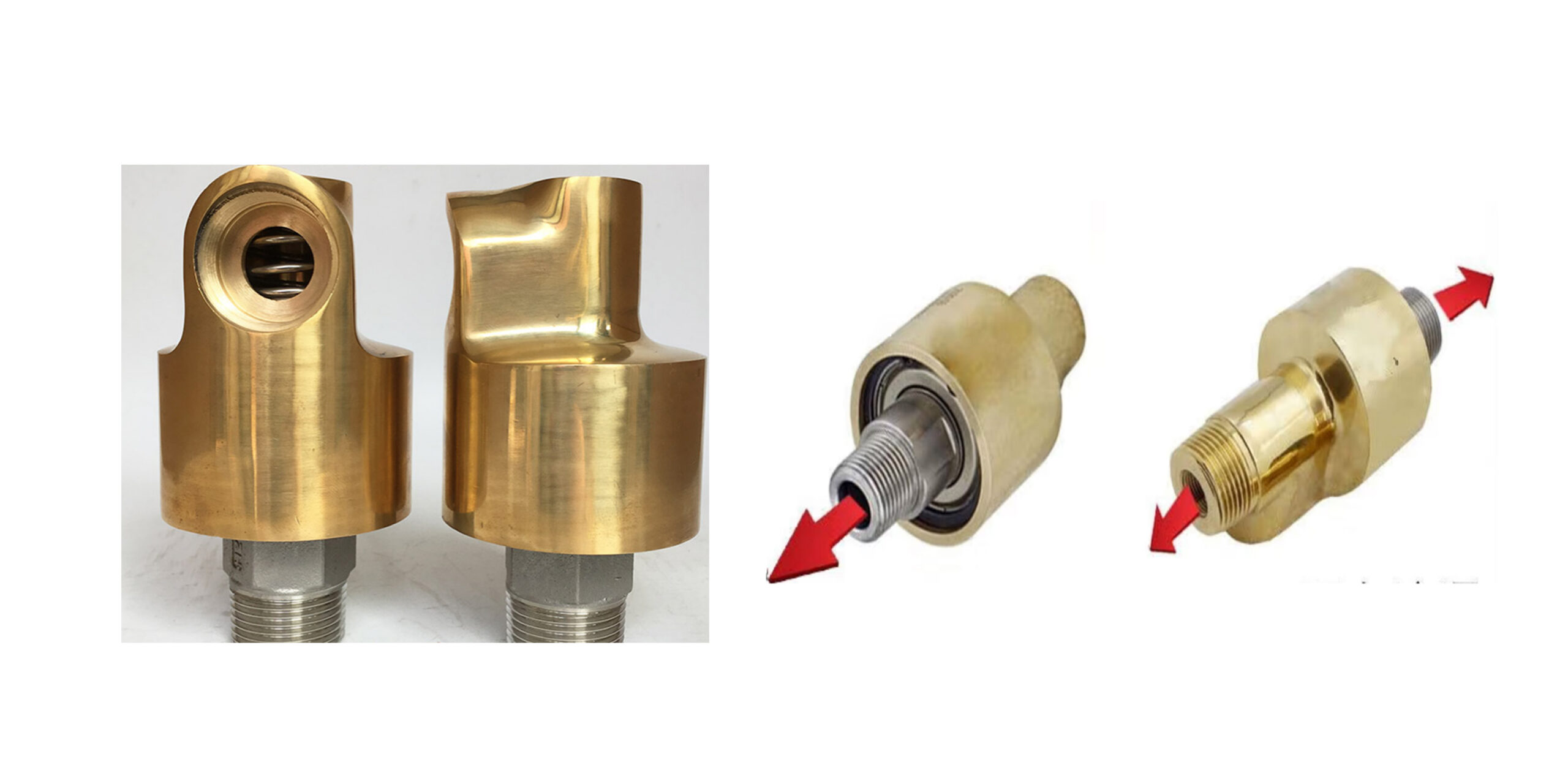

单通路旋转接头

平面密封设计；不锈钢外管；完整均匀的流通设计；轴承间距最大化；外管有螺纹和快换法兰连接形式

添加查询

描述

型号： 5E-HD/HDF 外管：螺纹或法兰

适用介质 水、空气、油 最大温度 90℃(水)、200℃(油)
最大压力 1.0MPa 最高速度 15A、18A 1000RPM

规格参数

型 K M d L1 L2 L4 SW 法兰式外管尺寸对照表
A B C D
15A R1/2″ Rc1/2″ 13 29 85 100 20 / / / /
20A R3/4″ Rc3/4″ 17 39 103 121 26 26 11 24 16
25A R1″ Rc1″ 21 49 115 139 31 34 12 32 18
32A R1-1/4″ Rc1-1/4″ 30 51 134 159 41 40 13 38 13
40A R1-1/2” Rc1-1/2″ 36 59 146 176 46 47.8 13 45 20
50A R2” Rc2” 46 70 191 227 57 60 16 57 24
65A R2-1/2” Rc2-1/2″ 60 79 214 261 80 74 19 70 24
80A R3” Rc3” 72 85 231 285 87 87 23 84 24
