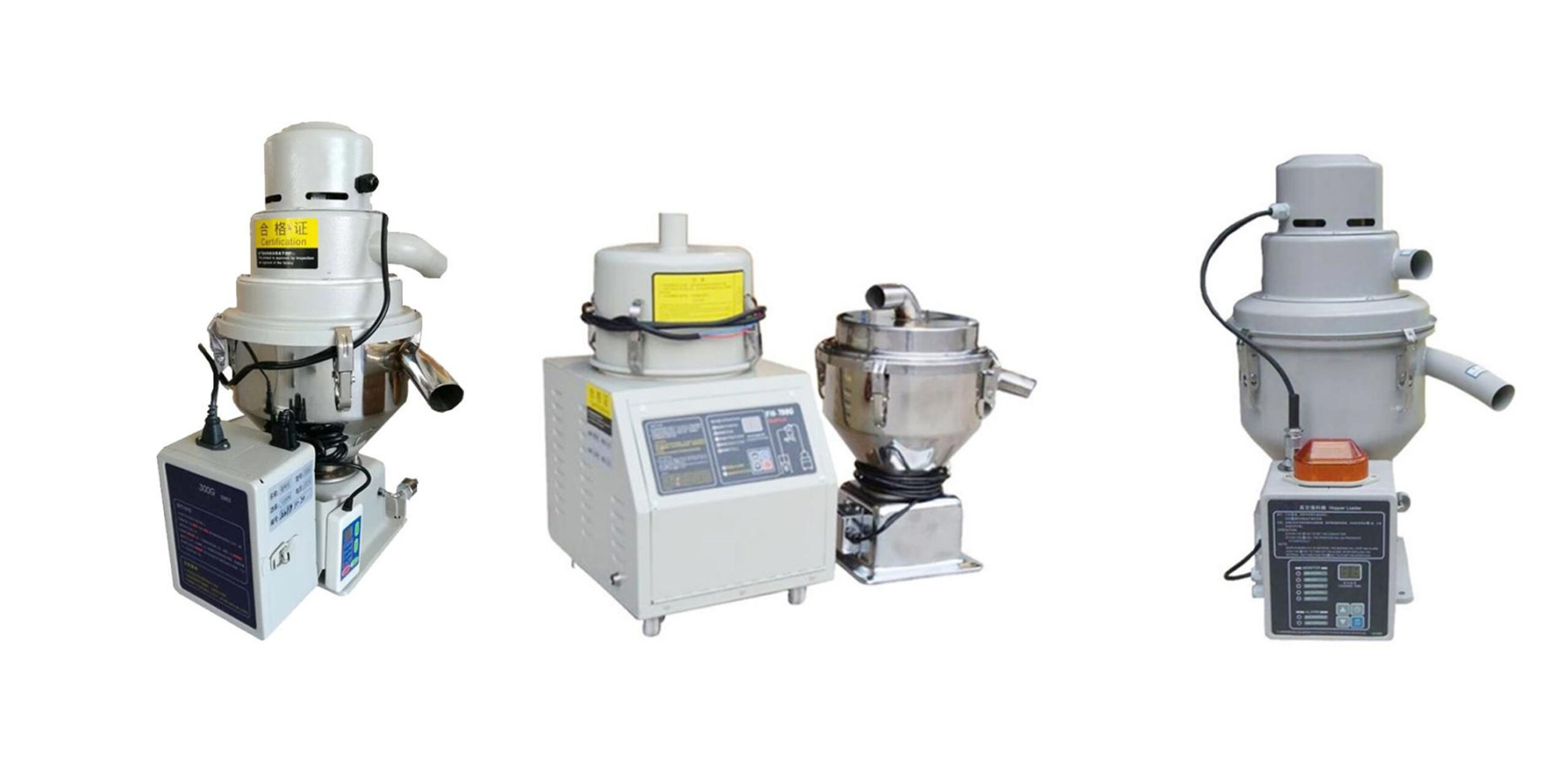

分体式自动吸料机
▲ 700G吸料机采用高速整流碳刷马达,体积小、吸力强
▲ 主机与料斗分体设计,安全、简便;料斗可直接放置在干燥机或其他原料容器上,主机上配有粉尘滤清器,放在机台旁,完成自动上料工作
▲ 微电脑操作控制程序。过载、缺料报警
描述
自动吸料机作用
▲ 吸料机是一款物料自动输送设备,利用超强风力鼓风机产生的风压进行输送原料
▲ 风力强,效率高,占地小,节约空间隆低成本,美观实用
▲ 具有安装方便、使用操作简单、长距离输送能力强,生产稳定,可靠的操作运行,实现完全自动化生产的辅助设备
▲ 吸料机广泛使用在注塑行业、造粒行业、食品、化工行业等使用;可与干燥机、除湿机、主机料斗等多种相关设备配套使用,方便环保
自动吸料机的原理
▲ 吸料机的料斗一般放在需抽储存的设备上面(比如干燥机)
▲ 吸料机由;料斗,感应开关,机械式空气开关,过滤网,进料口,吸气口,吸气管,进料管及主机组成
▲ 主机∶主要是时间继电器控制该设备作息, 组成部分∶马达,过滤器;进气口,吸风装置,感应连接线和多组继电器
▲ 吸料机当小料斗没有料的时候,机械空气开关会朝下坠打开感应开关,当感应开关打开后主机的继电器打开让马达启动运转,马达运转带动抽风装置,开始通过空气过滤器到小料斗,在吸风的作用下机械式空气开关向上关闭出料口,形成小料斗真空,进料口有料管通往料斗,原料开始进入小料斗原料被过滤网隔离不会吸入马达方向,当马达设定运作时间到达后停止。小料斗没有真空后机械式空气开关下坠,原料落入干燥机内,循环结束;
以此能让储存的设备里面一直保持满料状态。方便使用及干燥
--
规格参数
型号 | 5E-300G | 5E-400G | 5E-700G | 5E-800G | 5E-800G2 | 5E-900G | ||
功率 |
型号 | 碳刷式 | 感应式 | 碳刷式 | 感应式 | |||
规格 | 1KW/220V | 0.75KW/380V | 1KW/220W | 1.1KW/380V | 2.2KW/380V | 4.0KW/380V | ||
输送能力 | 290 | 350 | 300 | 300-400 | 350-450 | 300-350 | ||
吸料扬程 | – | 4 | 4 | 4 | 5 | 5 | ||
静压 (mm / H20) | 1300 | 1400 | 1550 | 1800 | 2400 | 2600 | ||
储料桶容量(L) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | ||
送料管内径 | Φ38×3.5m/1pcs | Φ38x4m/1 pcs | Φ38x4m/2pcs | Φ38x4m /2pcs | Φ38x5m/2pcs | Φ38x4m /4pcs | ||
外形
尺寸(cm)
|
主机 | / | / | 37*37*55 | 46*38*70 | 50X40X72 | 60*50*82 | |
储料桶 | 40*30*44 | 40*30*44 | 40*30*44 | 40*30*44 | 40*30*44 | 40*30*44
(2个) |
||
净重(kg)
|
主机 | 11 | 32 | 18 | 46 | 58 | 85 | |
储料桶
|
/ | / | 6 | 6 | 6 | 8 |
